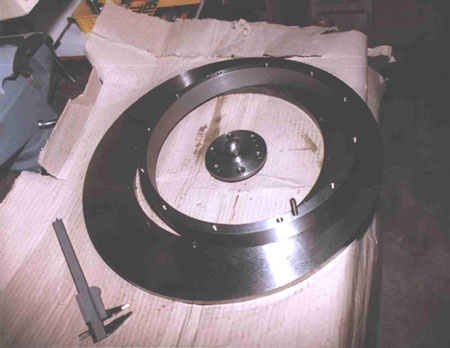

| Das Bild zeigt die "Stundenachse", also die mit der Gabel mitrotierenden Teile der Rektaszensionslagerung. In der Mitte unser Traglager mit der 3cm Stahlkugel. Das kleine Lager garaniert kleinste Reibungswerte. An die Gabelunterseite wird der massive Eisenring zur Befestigung der großen Reibradscheibe angeschweisst (hier mit eingesetzten Passstiften). Die geschliffene und gehärtete Reibradscheibe selbst mit ihren 50cm Durchmesser ist gleichzeitig Antriebselement und Achsdefinitionslager. Unsere "Stundenachse" hat also tatsächlich einen "Durchmesser" von 50cm, wo gibt es so etwas im konventionellen Teleskopbau ? (mal abgesehen von der Hufeisenmontierung)
|
